Η εισαγωγή του FQC του pcb

FQC σημαίνει επιθεώρηση τελικού προϊόντος, η οποία είναι υπεύθυνη για τη διεξαγωγή μιας ολοκληρωμένης επιθεώρησης της ποιότητας εμφάνισης πριν από την αποστολή. Η σημασία του είναι αυτονόητη και εκδηλώνεται κυρίως στις ακόλουθες πτυχές:



1. Πραγματοποιήστε πλήρη επιθεώρηση της τελικής πλακέτας τυπωμένου κυκλώματος πριν από την αποστολή και εντοπίστε τυχόν ελαττωματικά προϊόντα πριν από την αποστολή για να διασφαλίσετε την κατάλληλη ποιότητα.

2. Επισκευάστε τα ελαττωματικά προϊόντα σε κατάλληλα, μειώστε τη διάλυση στο εργοστάσιο, βελτιώστε το ποσοστό πιστοποίησης και μειώστε το κόστος παραγωγής.

3.Επαληθεύστε εάν η παραγωγή έχει ολοκληρωθεί και εάν λείπουν διαδικασίες σύμφωνα με τις απαιτήσεις των πελατών για να αποφύγετε τα παράπονα των πελατών.





Λειτουργικές διαδικασίες

① Αφού επιλέξετε τη σανίδα και περάσετε το κολοφώνιο ή τη δοκιμή, πραγματοποιείται πλήρης επιθεώρηση 100 τοις εκατό. Πριν επιθεωρήσετε την πλακέτα, ανατρέξτε στο πρότυπο κάρτας διεργασίας, τα σχέδια, το MI και άλλες σχετικές πληροφορίες ως την πρώτη επιθεώρηση και καταγράψτε το

② Διακρίνετε αυστηρά τις θέσεις επίσκεψης των πινάκων επιθεώρησης, των ειδικευμένων σανίδων και των πινάκων επισκευής.

③ Σχεδιάστε μια έγχρωμη γραμμή στην άκρη της κατάλληλης πλακέτας μετά την επιθεώρηση

④ Οι μη κατάλληλοι πίνακες θα πρέπει να ταξινομούνται και να τοποθετούνται σύμφωνα με την ταξινόμηση προβλημάτων.

⑤ Οι κατάλληλοι πίνακες μπορούν να συσκευαστούν μόνο αφού περάσουν τη δειγματοληπτική επιθεώρηση FQA. Εάν υπάρχουν πλακέτες χωρίς προσόντα, θα επιστραφούν στον τεχνικό για εκ νέου επεξεργασία

⑥ Αφού ολοκληρωθεί η επιθεώρηση, καταγράψτε την έκθεση επιθεώρησης και ταξινομήστε τα προβλήματα με σαφήνεια.

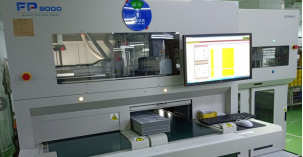

Εικόνα:AVI



Εικόνα:Οπτική επιθεώρηση





Η διαδικασία δοκιμής του FQC περιλαμβάνει επιθεώρηση στραβώματος, επιθεώρηση προδιαγραφών, επιθεώρηση εμφάνισης, επιθεώρηση οπών και οπτική επιθεώρηση.

Η επιθεώρηση στρέβλωσης είναι η χρήση επαγγελματικών οργάνων δοκιμών για την ανίχνευση του βαθμού παραμόρφωσης στην επιφάνεια μιας πλακέτας τυπωμένου κυκλώματος, προκειμένου να διασφαλιστεί η επιπεδότητα και η σταθερότητά της. Αυτή η δοκιμή μπορεί επίσης να ανιχνεύσει την κατανομή της πίεσης στο εσωτερικό της πλακέτας, διασφαλίζοντας τη σταθερή απόδοσή της κατά τη μακροχρόνια χρήση.



Η επιθεώρηση προδιαγραφών αναφέρεται στη σύγκριση των κατασκευασμένων δειγμάτων με τις τεχνικές προδιαγραφές που απαιτούνται από τον πελάτη για να διασφαλιστεί ότι το προϊόν πληροί τις απαιτήσεις του πελάτη. Αυτό το βήμα είναι επίσης ένα κρίσιμο βήμα στο FQC, το οποίο μπορεί να ελέγξει εάν υπάρχει κενό μεταξύ της πραγματικής ποιότητας του προϊόντος και της αναμενόμενης ποιότητας.



Η επιθεώρηση εμφάνισης είναι μια χειροκίνητη οπτική επιθεώρηση της καθαριότητας, του χρώματος, της κατάστασης της επιφάνειας και της ποιότητας εκτύπωσης της εμφάνισης της πλακέτας τυπωμένου κυκλώματος για να διασφαλιστεί ότι το προϊόν έχει όμορφη, τακτοποιημένη και εξαίσια εμφάνιση.



Η επιθεώρηση οπών είναι η επιθεώρηση της ποιότητας των υποδοχών πλακέτας κυκλώματος, συμπεριλαμβανομένου του εάν το μέγεθος, το σχήμα, η θέση και η τοποθέτηση των οπών πληρούν τις απαιτήσεις των πελατών, για να διασφαλιστεί ότι η πλακέτα κυκλώματος μπορεί να εισαχθεί σωστά σε πρόσθετα ή ηλεκτρονικά εξαρτήματα χωρίς να επηρεάζεται η απόδοση του προϊόντος και λειτουργικότητα.



Η οπτική δειγματοληψία είναι μια τυχαία επιλογή ενός συγκεκριμένου αριθμού τελικών προϊόντων για οπτική επιθεώρηση, επαλήθευση παραμέτρων και άλλες πτυχές της δειγματοληπτικής επιθεώρησης για την επαλήθευση της σταθερότητας και της συνέπειας των τελικών προϊόντων.



Η Sihui Fuji ελέγχει αυστηρά το FQC, με στόχο να εξασφαλίσει τη σταθερότητα και τη συνέπεια της ποιότητας των προϊόντων, να ικανοποιήσει τους πελάτες και να παρέχει εγγύηση κατεύθυνσης για εσωτερική βελτίωση της ποιότητας.
