Η λειτουργία της οπής διάτρησης

Η λειτουργία της οπής διάτρησης είναι να τρυπήσει το PCB μέσω τμήματος οπής που δεν παίζει κανένα ρόλο σύνδεσης ή μετάδοσης, έτσι ώστε να αποφευχθεί η ανάκλαση, η διασπορά και η καθυστέρηση μετάδοσης σήματος υψηλής ταχύτητας, η οποία θα επιφέρει "παραμόρφωση" στο σήμα . Η έρευνα δείχνει ότι οι κύριοι παράγοντες που επηρεάζουν την ακεραιότητα του σήματος του συστήματος σήματος είναι ο σχεδιασμός, τα υλικά PCB, οι γραμμές μετάδοσης, οι σύνδεσμοι, η συσκευασία τσιπ και άλλοι παράγοντες, και η διαμπερής οπή έχει μεγαλύτερο αντίκτυπο στην ακεραιότητα του σήματος.

Πλεονεκτήματα:

1. Μειώστε τις παρεμβολές θορύβου.

2. Το τοπικό πάχος της πλάκας γίνεται μικρότερο.

3. Βελτιώστε την ακεραιότητα του σήματος.

4. Μειώστε τη χρήση θαμμένων τυφλών οπών και μειώστε τη δυσκολία παραγωγής PCB.



Ικανότητα επεξεργασίας

①Η ελάχιστη απόσταση ασφαλείας μεταξύ μιας πίσω οπής και του κυκλώματος είναι 0,12 mm.

②B Το τρυπάνι πίσω οπής είναι μεγαλύτερο από το τρυπάνι διάτρησης κατά Μεγαλύτερο ή ίσο με 0,2 mm.

③C Minimum hole ring 0.075mm; To ensure that there is no residual copper at the orifice, back drilling requires B>C.

④Μύτη οπής διάτρησης 0.4~6,2mm, γωνία σημείου τρυπήματος 165 μοίρες .

⑤Διηλεκτρικό πάχος στρώματος βάθους ελέγχου Μεγαλύτερο ή ίσο με {{0}},1mm, υπολειμματική μόνωση Μεγαλύτερη ή ίση με 0,1mm.

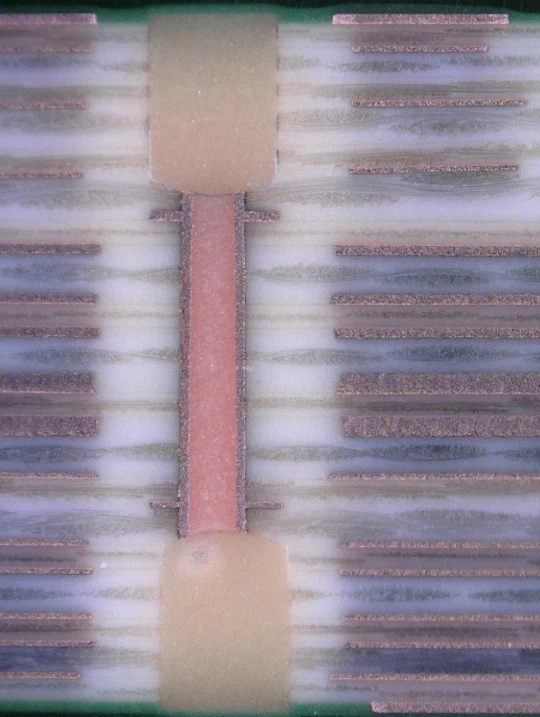

Απόδοση σανίδας οπής διάτρησης
