PCB μεταλλικού πυρήνα

Το PCB μεταλλικού πυρήνα αποτελείται από μεταλλικές σανίδες (όπως αλουμίνιο, χαλκός, σίδηρος, χάλυβας πυριτίου), μονωτικό διηλεκτρικό στρώμα υψηλής θερμικής αγωγιμότητας και φύλλο χαλκού. Το μονωτικό στρώμα κατασκευάζεται γενικά από υφασμάτινο υφασμάτινο υφασμάτινο φύλλο από εποξειδικές ίνες γυαλιού με υψηλή θερμική αγωγιμότητα ή από εποξική ρητίνη με υψηλή θερμική αγωγιμότητα. Το πάχος της μονωτικής στρώσης είναι 50um - 200um και η προδιαγραφή πάχους της μεταλλικής σανίδας είναι 0,5 mm, 1.0 mm, 1,5 mm, 1,5 mm, , 2.0 mm, 3,0 mm. (Το ειδικό πάχος μπορεί να προσαρμοστεί)

Χαρακτηριστικά και πεδία εφαρμογής διαφόρων μεταλλικών σανίδων

Η επικαλυμμένη σανίδα χαλκού με βάση το χαλκό έχει τη βασική απόδοση της επικαλυμμένης πλάκας χαλκού με βάση το αλουμίνιο και η απαγωγή της θερμότητας είναι καλύτερη από αυτή της επικαλυμμένης πλάκας χαλκού με βάση το αλουμίνιο. Αυτό το είδος βάσης μπορεί να μεταφέρει μεγάλο ρεύμα και να χρησιμοποιηθεί για την κατασκευή PCB για κυκλώματα υψηλής ισχύος, όπως ηλεκτρονικά ισχύος και ηλεκτρονικά αυτοκινήτων. Ωστόσο, η χάλκινη πλάκα βάσης έχει υψηλή πυκνότητα, υψηλή αξία και οξειδώνεται εύκολα, γεγονός που περιορίζει την εφαρμογή της και η ποσότητα της είναι πολύ χαμηλότερη από αυτή της πλάκας με επένδυση χαλκού με βάση το αλουμίνιο.

Η επικαλυμμένη πλάκα χαλκού με πυρήνα σιδήρου και η επικαλυμμένη πλάκα χαλκού από χάλυβα πυριτίου έχουν εξαιρετική ηλεκτρική απόδοση, μαγνητική αγωγιμότητα, αντοχή στην τάση και υψηλή αντοχή. Χρησιμοποιείται κυρίως για κινητήρα συνεχούς ρεύματος χωρίς ψήκτρες, μαγνητόφωνο, κινητήρα ατράκτου και έξυπνο πρόγραμμα οδήγησης για συσκευή εγγραφής ραδιοφώνου. Ωστόσο, ο μαγνητισμός του CCL από χάλυβα πυριτίου είναι καλύτερος από αυτόν του CCL με πυρήνα σιδήρου.

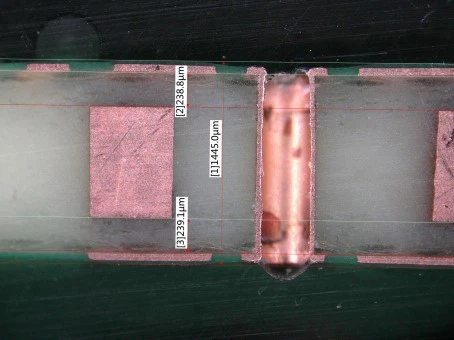

Διατομή χαλκού

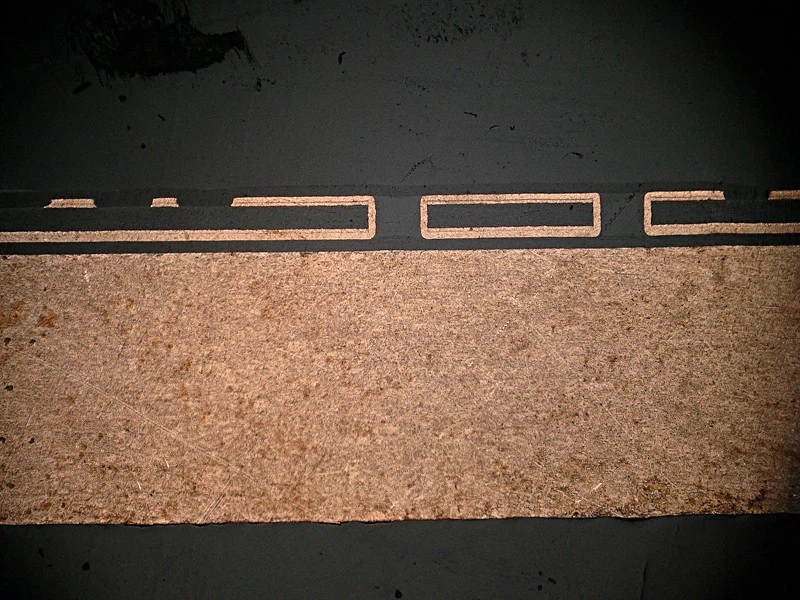

Μονόπλευρος πυρήνας χαλκού

Πυρήνας χαλκού σάντουιτς
