Μέθοδος επιλεκτικής ηλεκτρόλυσης παχύρρευστης επιχρύσωσης

Σκοπός

Για να αναπτύξει μια επιλεκτική μέθοδο ηλεκτρολυτικής παχύρρευστης επίστρωσης και να γίνει μια ευέλικτη διαδικασία επεξεργασίας επιφανειών



Στόχος

Το επιλεκτικό πάχος χρυσού είναι πάνω από {{0}},3um και το μη επιλεκτικό πάχος χρυσού είναι πάνω από 0,1um



Πρόβλημα

①Η χημική εναπόθεση χρυσού της αντίδρασης μετατόπισης, με πάχος χρυσού 0.03-0,05 micron, είναι κατάλληλη μόνο για επιφάνεια συγκόλλησης.

②Όταν η επιφάνεια του νικελίου καλύπτεται σταδιακά από στρώμα χρυσού, ο ρυθμός εναπόθεσης επιβραδύνεται και το πάχος του χρυσού είναι δύσκολο να είναι μεγαλύτερο από 0,3 micron και πυκνό.

③ Η επιμετάλλωση απαιτεί πρόσθετα καλώδια, τα οποία δεν είναι βολικό να προστεθούν όταν τα δίκτυα είναι συνυφασμένα



Αρχή

① Το στρώμα νικελίου χρησιμοποιείται για καταλυτική αναγωγή. Το άτομο υδρογόνου προσροφάται για να ληφθούν ηλεκτρόνια. Το ατομικό υδρογόνο παρέχεται από το αναγωγικό. Το ατομικό υδρογόνο χάνει ηλεκτρόνια και εισέρχεται στο διάλυμα για να γίνει ιόντα υδρογόνου.

②Η αρχική καλωδίωση της πλακέτας κυκλώματος και το μεταλλικό στρώμα του ίδιου συνδετικού μαξιλαριού παίζουν το ρόλο των αγώγιμων ηλεκτρονίων. Τα ιόντα χρυσού παίρνουν ηλεκτρόνια συνεχώς στην επιφάνεια του χρυσού και εναποτίθενται, κάτι που ισοδυναμεί με ηλεκτροεπιχρύσωση



Μέθοδος και βήμα

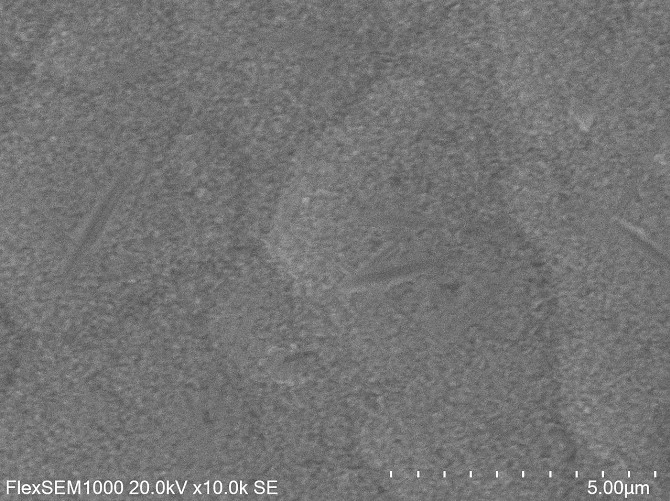

Βήμα 1: Πραγματοποιήστε συμβατική επιχρυσωμένη χημική μετατόπιση, η εικόνα είναι μια εικόνα 10000 φορές SEM χρυσής επιφάνειας και το πάχος χρυσού είναι<0.02um

Στόχος: Εκθέστε το στρώμα νικελίου για τη λήψη αναγωγικών ηλεκτρονίων



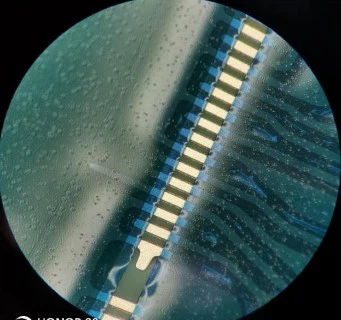

Βήμα 2: Επικολλήστε μεμβράνη κατά της επιμετάλλωσης για να αποκαλύψετε το συγκολλητικό μαξιλάρι που πρόκειται να επιμεταλλευτεί με χοντρό χρυσό



Βήμα 3: Πραγματοποιήστε την πρώτη επιχρυσωμένη ηλεκτρόλυση μείωσης

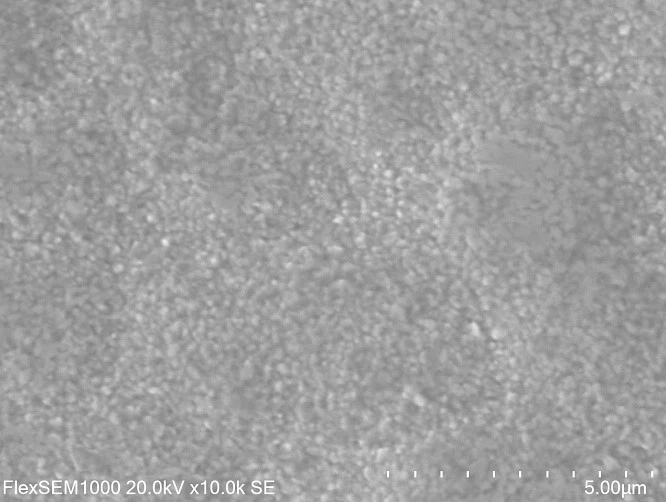

Η εικόνα είναι μια 10000 φορές χρυσή εικόνα SEM





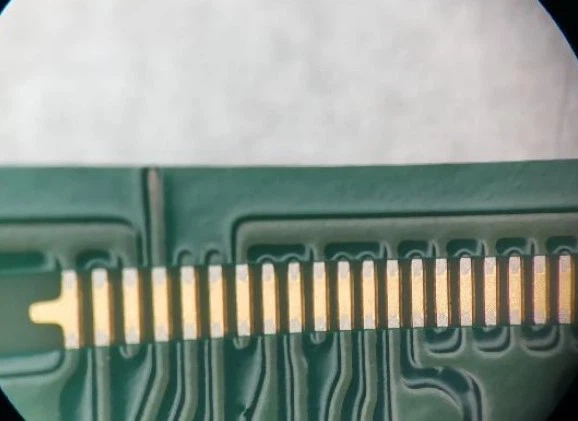

Βήμα 4: Αφαιρέστε το φιλμ κατά της επίστρωσης



Βήμα 5: Μειώστε ξανά την ηλεκτρολυτική επιχρύσωση

Η εικόνα είναι μια 10000 φορές χρυσή εικόνα SEM







Αποτελέσματα



Αποτελέσματα μέτρησης πάχους χρυσού	Πρώτη αντικατάσταση χημικού λεπτού χρυσού	Πρώτη αναγωγική επιμετάλλωση από χημικό χοντρό χρυσό	Δεύτερη επιμετάλλωση χημικής αναγωγής από χοντρό χρυσό
Επιλεκτική χημική παχιά θέση χρυσού	0.009-0.014μm	0.293-0.349μm	0.326-0.385μm
Άλλες τοποθεσίες	0.009-0.014μm	Καλύπτεται με μεμβράνη κατά της επίστρωσης	0.105-0.111μm



συμπέρασμα

Η μέθοδος της επιλεκτικής ηλεκτρολυτικής επιχρύσωσης μπορεί να ικανοποιήσει τις απαιτήσεις-στόχους.
